Комплект учебно-лабораторного оборудования "Теплотехника и термодинамика"

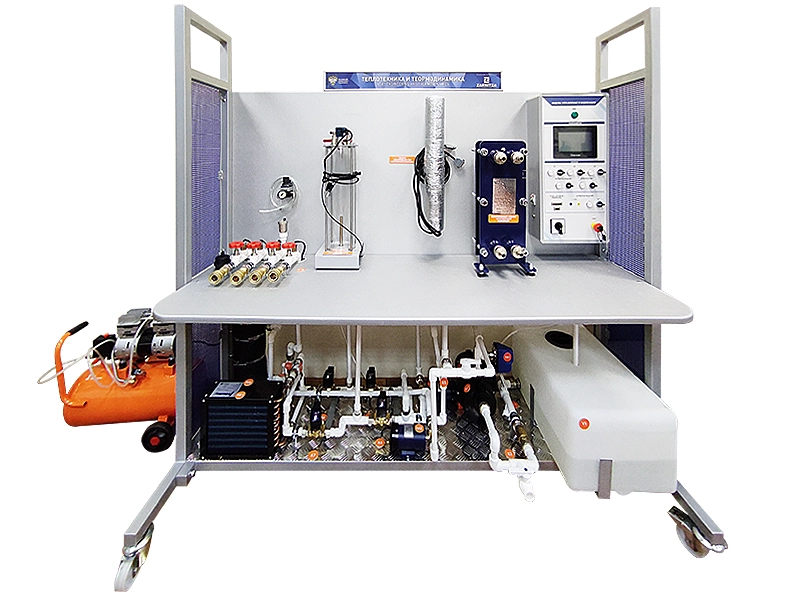

Конструктивно оборудование представляет собой напольное основание на колесных опорах, оснащенное комплектом лабораторных модулей для проведения нижеперечисленных экспериментов.

Комплект учебно-лабораторного оборудования "Теплотехника и термодинамика" (далее - стенд) предназначен для проведения лабораторно-практических занятий по курсам "Теплотехника" и "Термодинамика".

Комплектация

1. Лабораторный стенд "Теплотехника и термодинамика".
2. Комплект лабораторных модулей.
3. Вакуумный насос.
4. Компрессор.
5. Преобразователь интерфейсов USB-RS485.
6. Комплект соединительных проводов и кабелей.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Методические рекомендации по выполнению базовых экспериментов.

Состав

• Мобильное основание с колесными опорами.
• Проточный водонагреватель из нержавеющей стали.
• Тепловая нагрузка: теплообменный аппарат "жидкость-воздух".
• Комплект циркуляционных насосов.
• Насосная станция.
• Компрессор поршневой безмасляный.
• Насос вакуумный.
• Комплект расходомеров.
• Гидроаккумулятор.
• Расходная емкость для воды.
• Комплект преобразователей температуры.
• Модуль управления и индикации.

Учебно-методическое пособие по проведению лабораторных работ

1. Исследование теплопроводности материалов методом пластины.
2. Исследование теплопередачи при естественной конвекции воздуха около горизонтального цилиндра.
3. Исследование теплопередачи при естественной конвекции воздуха около вертикального цилиндра.
4. Исследование теплопередачи при вынужденном движении воздуха в трубе.
5. Определение коэффициента излучения электропроводящих материалов калориметрическим методом.
6. Изучение процесса адиабатного истечения газа через суживающееся сопло.
7. Исследование теплового процесса в теплообменном аппарате "труба в трубе".
